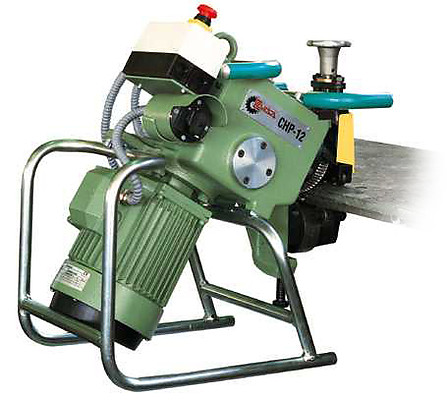

Кромкоскалывающая машина CeVisa CHP-12 для подготовки кромок под сварку

Производитель: Cevisa (Испания)

Кромкоскалывающий агрегат (фаскосниматель) СНР-12 предназначен для снятия фаски на листовой стали под сварку. Возможна разделка односторонних и двухсторонних кромок. Скорость подачи равна скорости вращения фрезы. Обработка производится путем скалывания кромки специальной фрезой, качество получаемой поверхности - грубое. Фаскосниматель может комплектоваться фрезами для работы с углеродистой сталью, нержавеющей сталью, а также алюминием.

Возможности фаскоснимателя

В таблице приведены технические данные: какую фаску можно снять фаскоснимателем СНР-12 в зависимости от твердости материала. Значения, приводимые в таблице: а - угол фаски; w - ширина фаски; d - глубина фаски (катет); R - твердость металла.

Углеродистая сталь

таблица

Нержавеющая сталь

таблица

Пример: необходимо снять фаску под углом 30° на заготовке из углеродистой стали с твердостью R = 50 кг/мм2. Необходимы данные из верхней таблицы, они приведены для углеродистой стали. В крайнем левом столбце (градусы: а) находим значение 30°. От этого значения идем влево по строке до столбца R = 50 кг/мм2. Значения, которые мы находим: ширина фаски - 10 мм и глубина фаски - 8,5 мм. То есть при заданных условиях, можно получить фаску шириной до 10 мм и глубиной до 8,5 мм.

Технические характеристики
Особенности
Комплектация

Толщина обрабатываемых листов	3 - 40 мм
Ширина фаски (мах диагональ)	12 мм
Углы обработки:	22.50, 25.0, 30.0, 35.0, 37.5, 45.0°
Глубина снятия (при угле обработки 45°)	8,7 мм
Скорость снятия фаски	2,6 м/мин
Напряжение питания электродвигателя:	380В
Мощность привода фрезы	3000 Вт
Частота вращения вала двигателя	1400 об/мин
Диаметр фрезы	93 мм
Вес фаскоснимателя	65 кг
Автоматическая подача	+
Возможность обработки труб диаметром	от 100 мм

Фаскосниматель имеет автоматическую подачу, что обеспечивает одинаковую ширину фаски по всей длине обрабатываемой детали.
Если обрабатываемая заготовка или конструкция имеют большие размеры (например стальной лист), фаскосниматель крепится прямо на нее, без помощи дополнительных приспособлений. Оператору необходимо лишь направить фаскосниматель от начала и снять его в конце заготовки.
Если необходимо снятие фаски с двух сторон листа, после прохода фаскоснимателя по верхней части детали, достаточно просто перевернуть его и запустить его в обратном направлении.
При больших объемах работы, когда необходимо обрабатывать кромку стального листа как сверху так и снизу, рекомендуется использовать комплект из двух моделей: СНР-12 и СНР-12G. Модель фаскоснимателя СНР-12G выполнена в "перевернутом виде" - специально для снятия фаски с нижней стороны листа и комплектуются колесной подставкой, которая позволяет применять аппарат не поднимая его. Таким образом, имея комплект из двух фаскоснимателей - «обычного» и «перевернутого», можно обрабатывать кромки с двух сторон, избегая трудоемких манипуляций с большой и тяжелой заготовкой.
При разделки кромок на заготовках небольшого размера, фаскосниматель устанавливается на рабочем столе, а детали подаются вручную.
Используя специальное крепление, фаскосниматель может обрабатывать наружную кромку трубы диаметром от 100 мм и снимать фаску под углом 22.5, 30.0, 35.0, 37.5, 45°.

СНР-12 стандартно выполнен для снятия фаски под углом 30°.
Чтобы снимать фаску под другими углами, применяются дополнительные приспособления для каждого из углов 22.5°, 35.0°, 37.5°, 45.0°.
Модели с индексом "G" имеют универсальное угловое устройство, позволяющее плавно регулировать угол в диапазоне от 25° до 45°.

Цены на агрегат и принадлежности

Артикул	Наименование	Цена, руб
CHP-12	Кромкоскалывающий агрегат СНР-12 380В (в комплекте с фрезой 30 град.)	по запросу
CV-225	Угловое устройство для снятия фаски под углом 22.5	по запросу
CV-226	Угловое устройство для снятия фаски под углом 25.0	по запросу
CV-227	Угловое устройство для снятия фаски под углом 35.0	по запросу
CV-228	Угловое устройство для снятия фаски под углом 37.5	по запросу
CV-229	Угловое устройство для снятия фаски под углом 45.0	по запросу

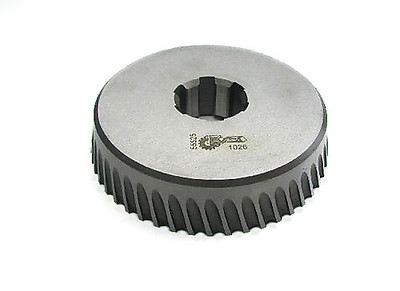

Фрезы

Артикул	Наименование	Цена, руб
CV-230	Фреза стандартная	по запросу
CV-231	Фреза для обработки нержавеющей стали	по запросу
CV-232	Фреза для обработки алюминия	по запросу

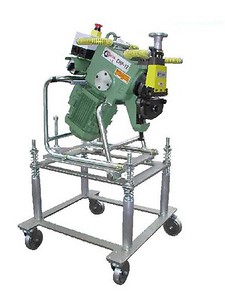

Тележка для СНР-12

Скос регулируется под различными углами с помощью устройства смены углов.

Система подвески адаптируется к поверхности.

Тележка регулируется по высоте.

Нет необходимости удерживать агрегат на тележке.

Управлять машиной может один человек и нет необходимости использовать кран.

Агрегат и резец изнашиваются меньше, что позволяет продлить срок эксплуатации.

Артикул	Наименование	Цена, руб
CV-12	Регулируемая тележка для снятия фасок с больших плит для кромкоскалывающего станка СНР-12	по запросу
