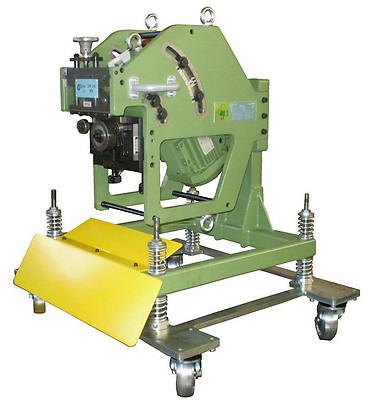

Кромкоскалывающий станок Cevisa CHP-12G REV
Производитель: Cevisa (Испания)
Кромкоскалывающий станок Cevisa CHP-12G REV работает в стандартном и перевернутом положениях. Агрегат CHP-12G REV - выдающаяся машина, разработанная для оптимизации производительности за счет точного позиционирования пластины во время резки. Со своей собственной тележкой она легко транспортируется. Машина выполняет фаску за 2,6 м / мин для получения конических сварных швов 12 мм в плитах толщиной до 40 мм и 40Кг/мм2 твёрдостью.
Возможности станка
Таблица внизу показывает, какие параметры можно получить с помощью станков модели СНР 12G в зависимости от твердости материала. Значения, приводимые в таблице: а - угол фаски; w - ширина фаски; d - глубина фаски (глубина разделки) (катет); R - твердость металла;
Углеродистая сталь
Нержавеющая сталь
Пример: Нам надо снять фаску с углом 25° , заготовка — из нержавеющей стали с твердостью R=60 кг/мм2. Смотрим нижнюю половину таблицы. В крайнем левом столбце (градусы; а) находим значение «25° ». От этого значения идем влево по строке до столбца R=60 кг/ммо. Значения, которые мы находим, - это ширина фаски (на данном примере — 5 мм) и глубина фаски (на данном примере — 4,5 мм). То есть при заданных условиях (угол фаски 25о и заготовка из нержавеющей стали с твердостью R=60 кг/мм2) можно получить фаску шириной до 5 мм и глубиной до 4,5 мм.
- Технические характеристики
- Особенности
Мощность двигателя | 3 л/с |
Количество оборотов в минуту | 1400 |
Макс. Скос глубины с материалами 40 кг в один единый прогон | 12 мм |
Минимальная толщина листа | 6 мм |
Максимальная толщина листа | 30 мм |
Длинна снятия фаски за минуту | 2,6 м |
Снятие фаски трубы минимальным диаметром | 100 мм |
Минимальная ширина плиты | 55 мм |
Вес машины | 250 кг |
- Станок СНР-12G REV представляет собой модификацию СНР-12G с возможностью работать как стандартном, так и в «перевернутом» положении (снимать фаску как с верхней, так и с нижней поверхности листа, избегая трудоемких манипуляций с заготовкой).
Цены на агрегат и принадлежности
Артикул | Наименование | Цена, руб | |
---|---|---|---|
CHP-12GREV | Кромкоскалывающий агрегат СНР-12G REV 380В (в комплекте с фрезой 30 град.) | по запросу | |
CV-225 | Угловое устройство для снятия фаски под углом 22.5 | по запросу | |
CV-226 | Угловое устройство для снятия фаски под углом 25.0 | по запросу | |
CV-227 | Угловое устройство для снятия фаски под углом 35.0 | по запросу | |
CV-228 | Угловое устройство для снятия фаски под углом 37.5 | по запросу | |
CV-229 | Угловое устройство для снятия фаски под углом 45.0 | по запросу |

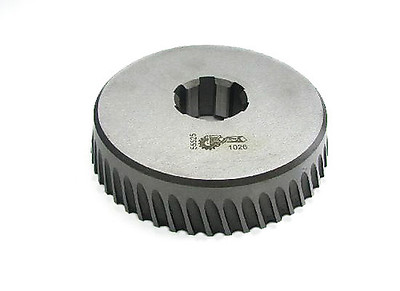

Фрезы
Артикул | Наименование | Цена, руб | |
---|---|---|---|
CV-230 | Фреза стандартная | по запросу | |
CV-231 | Фреза для обработки нержавеющей стали | по запросу | |
CV-232 | Фреза для обработки алюминия | по запросу |

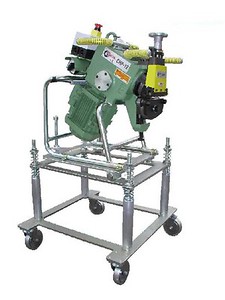

Тележка для СНР-12
Система подвески адаптируется к поверхности.
Тележка регулируется по высоте.
Нет необходимости удерживать агрегат на тележке.
Управлять машиной может один человек и нет необходимости использовать кран.
Агрегат и резец изнашиваются меньше, что позволяет продлить срок эксплуатации.
Артикул | Наименование | Цена, руб | |
---|---|---|---|
CV-12 | Регулируемая тележка для снятия фасок с больших плит для кромкоскалывающего станка СНР-12 | по запросу |
