Машина для забивания труб СО-166M

Производитель: Нова Тек (Украина)

Машина СО-166М предназначена для забивания в уплотняемый грунт стальных труб в горизонтальном, наклонном или вертикальном направлении. Прокладка трубы производится за счет ударных воздействий жестко присоединенного к ней ударного узла. При забивании трубы с заглушенным передним концом происходит уплотнение грунта в радиальном направлении. При прокладке открытой трубы грунт поступает внутрь ее. Трубы могут забиваться закрытым концом (с оголовком) диаметром до 325мм или открытым концом (с заполнением трубы грунтом) диаметром до 1020мм (в стандартном комплекте до 630мм). В последнем случае, после полной или частичной забивки трубы, грунт из нее удаляется с помощью специального грунтозаборного устройства (в комплект поставки не входит). Стальные трубы, забитые в грунт машиной СО-166М, используются в качестве: непосредственно трубопроводов, кожухов для укладки коммуникаций, свай (вертикальные) при сооружении эстакад, а также в качестве электродов активной электрохимической защиты газо- и нефтепроводов и т.п.

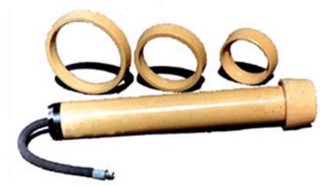

Состоит из ударного узла, комплекта насадок, шланга, с помощью которого подается сжатый воздух от компрессора к пневмопробойнику. Ударный узел состоит из корпуса, ударника, перемещающегося в корпусе, золотникового узла.
