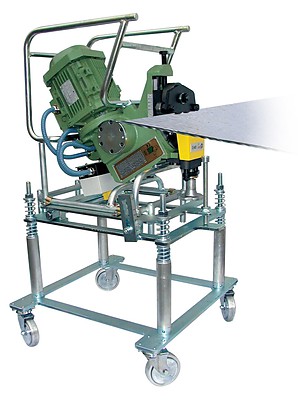

Кромкоскалывающая машина для обработки кромок на листовой стали CHP-12 INV
Производитель: Cevisa (Испания)
CHP-12 INV это перевернутая версия самой универсальной машины, CHP-12. Она универсальна, гибка, легко транспортируется на собственной тележке и готова сделать скосы на нижней части плиты. Эта машина выполняет фаску за 2,6 м / мин. для получения конических сварных швов 12 мм. в плитах толщиной до 40 мм. и 40Кг/мм2 твёрдостью.
Возможности фаскоснимателя
Таблица внизу показывает, какие параметры можно получить с помощью станков модели СНР 12G в зависимости от твердости материала. Значения, приводимые в таблице: а - угол фаски; w - ширина фаски; d - глубина фаски (глубина разделки) (катет); R - твердость металла.
Углеродистая сталь
Нержавеющая сталь
Пример: необходимо снять фаску под углом 30° на заготовке из углеродистой стали с твердостью R = 50 кг/мм2. Необходимы данные из верхней таблицы, они приведены для углеродистой стали. В крайнем левом столбце (градусы: а) находим значение 30°. От этого значения идем влево по строке до столбца R = 50 кг/мм2. Значения, которые мы находим: ширина фаски - 10 мм и глубина фаски - 8,5 мм. То есть при заданных условиях, можно получить фаску шириной до 10 мм и глубиной до 8,5 мм.
- Технические характеристики
- Особенности
| Мощность двигателя | 3 л/с |
| Количество оборотов в минуту | 1400 |
| Макс. Скос глубины с материалами 40 кг в один единый прогон | 12 мм |
| Минимальная толщина листа | 6 мм |
| Максимальная толщина листа | 40 мм |
| Длинна снятия фаски за минуту | 2,6 м |
| Снятие фаски трубы минимальным диаметром | 100 мм |
| Минимальная ширина плиты | 55 мм |
| Вес машины | 65 кг |
- Фаскосниматель имеет автоматическую подачу, что обеспечивает одинаковую ширину фаски по всей длине обрабатываемой детали.
- Если обрабатываемая заготовка или конструкция имеют большие размеры (например стальной лист), фаскосниматель крепится прямо на нее, без помощи дополнительных приспособлений. Оператору необходимо лишь направить фаскосниматель от начала и снять его в конце заготовки.
- Если необходимо снятие фаски с двух сторон листа, после прохода фаскоснимателя по верхней части детали, достаточно просто перевернуть его и запустить его в обратном направлении.
- При больших объемах работы, когда необходимо обрабатывать кромку стального листа как сверху так и снизу, рекомендуется использовать комплект из двух моделей: СНР-12 и СНР-12G. Модель фаскоснимателя СНР-12G выполнена в "перевернутом виде" - специально для снятия фаски с нижней стороны листа и комплектуются колесной подставкой, которая позволяет применять аппарат не поднимая его. Таким образом, имея комплект из двух фаскоснимателей - «обычного» и «перевернутого», можно обрабатывать кромки с двух сторон, избегая трудоемких манипуляций с большой и тяжелой заготовкой.
- При разделки кромок на заготовках небольшого размера, фаскосниматель устанавливается на рабочем столе, а детали подаются вручную.
- Используя специальное крепление, фаскосниматель может обрабатывать наружную кромку трубы диаметром от 100 мм и снимать фаску под углом 22.5, 30.0, 35.0, 37.5, 45°.
Цена на агрегат и принадлежности
| Артикул | Наименование | Цена, руб | |
|---|---|---|---|
| CHP-12INV | Кромкоскалывающий агрегат СНР-12 INV 380В (в комплекте с фрезой 30 град.) | по запросу | |
| CV-225 | Угловое устройство для снятия фаски под углом 22.5 | по запросу | |
| CV-226 | Угловое устройство для снятия фаски под углом 25.0 | по запросу | |
| CV-227 | Угловое устройство для снятия фаски под углом 35.0 | по запросу | |
| CV-228 | Угловое устройство для снятия фаски под углом 37.5 | по запросу | |
| CV-229 | Угловое устройство для снятия фаски под углом 45.0 | по запросу | |

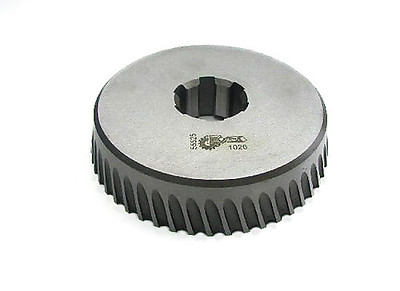

Фрезы
| Артикул | Наименование | Цена, руб | |
|---|---|---|---|
| CV-230 | Фреза стандартная | по запросу | |
| CV-231 | Фреза для обработки нержавеющей стали | по запросу | |
| CV-232 | Фреза для обработки алюминия | по запросу | |

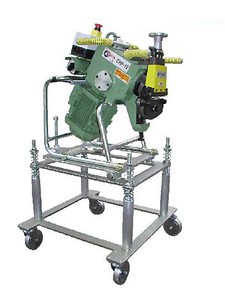

Тележка для СНР12
Система подвески адаптируется к поверхности.
Тележка регулируется по высоте.
Нет необходимости удерживать агрегат на тележке.
Управлять машиной может один человек и нет необходимости использовать кран.
Агрегат и резец изнашиваются меньше, что позволяет продлить срок эксплуатации.
| Артикул | Наименование | Цена, руб | |
|---|---|---|---|
| CV-12 | Регулируемая тележка для снятия фасок с больших плит для кромкоскалывающего станка СНР-12 | по запросу | |
