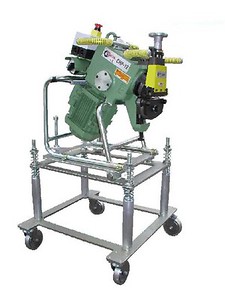

Кромкоскалывающий станок Cevisa CHP-12G
Производитель: Cevisa (Испания)
Кромкоскалывающий станок СНР 12G предназначен для разделки кромок листовых материалов и труб из углеродистой и нержавеющей сталей, а также из алюминия и его сплавов под сварку. Агрегат может применяться как для обработки кромки под сварку на деталях малой и средней величины, подаваемых вручную в стационарном варианте, так и для обработки кромки под сварку на деталях крупных размеров, расположенных на рабочем столе в мобильном варианте. Конструкция агрегата обеспечивает механическую подачу материала в стационарном и перемещение машины вдоль заготовки в мобильном вариантах, возможность экстренного отключения систем, а также предохраняет электрические цепи от перегрузок.
Возможности фаскоснимателя
Таблица внизу показывает, какие параметры можно получить с помощью станков модели СНР 12G в зависимости от твердости материала. Значения, приводимые в таблице: а - угол фаски; w - ширина фаски; d - глубина фаски (глубина разделки) (катет); R - твердость металла.
Углеродистая сталь
Нержавеющая сталь
Пример: Необходимо снять фаску с углом 25 ° , заготовка — из нержавеющей стали с твердостью R=60 кг/мм2. Смотрим нижнюю половину таблицы. В крайнем левом столбце (градусы; а) находим значение «25о». От этого значения идем влево по строке до столбца R=60 кг/ммо. Значения, которые мы находим, - это ширина фаски (на данном примере — 5 мм) и глубина фаски (на данном примере — 4,5 мм). То есть при заданных условиях (угол фаски 25о и заготовка из нержавеющей стали с твердостью R=60 кг/мм2) можно получить фаску шириной до 5 мм и глубиной до 4,5 мм.
- Технические характеристики
- Особенности
- Комплектация
Напряжение питания трехфазное | 380 в |
Мощность привода фрезы | 3000 W |
Скорость обработки | 2,6 м/мин |
Максимальная ширина фаски | 12 мм |
Глубина обработки (при угле обработки 45о) | 8,5 мм |
Автоматическая подача | + |
Скорость подачи | 2,6 м/мин |
Электрический привод | 3 кВт х 380 В х 3 фазы |
Возможность обработки труб | от 100 мм |
Вес | 110 кг |
- Станок позволяет выполнить скос 2,6 м/мин.
- Позволяет получить сварочные швы глубиной 12 мм. в плитах до 30 мм толщиной и 40 кг/мм2 прочностью.
- Агрегат.
- 3 фрезы по чёрному металлу.
- Колёсная подставка.
- Комплект инструмента для обслуживания.
- Инструкция на русском языке.
Цены на агрегат и принадлежности
Артикул | Наименование | Цена, руб | |
---|---|---|---|
CHP-12G | Кромкоскалывающий станок CHP-12G | по запросу | |
CV-225 | Угловое устройство для снятия фаски под углом 22.5 | по запросу | |
CV-226 | Угловое устройство для снятия фаски под углом 25.0 | по запросу | |
CV-227 | Угловое устройство для снятия фаски под углом 35.0 | по запросу | |
CV-228 | Угловое устройство для снятия фаски под углом 37.5 | по запросу | |
CV-229 | Угловое устройство для снятия фаски под углом 45.0 | по запросу |

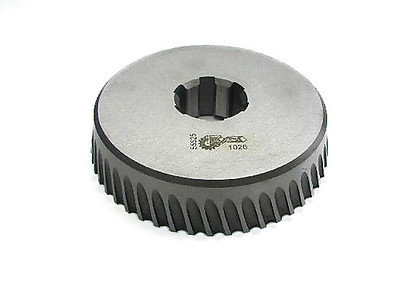

Фрезы
Артикул | Наименование | Цена, руб | |
---|---|---|---|
CV-230 | Фреза стандартная | по запросу | |
CV-231 | Фреза для обработки нержавеющей стали | по запросу | |
CV-232 | Фреза для обработки алюминия | по запросу |

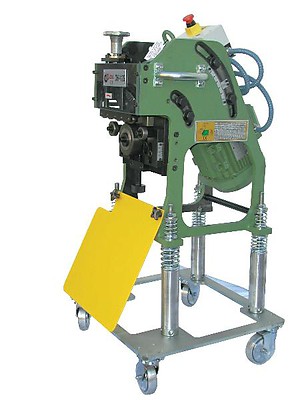

Тележка для СНР-12
Система подвески адаптируется к поверхности.
Тележка регулируется по высоте.
Нет необходимости удерживать агрегат на тележке.
Управлять машиной может один человек и нет необходимости использовать кран.
Агрегат и резец изнашиваются меньше, что позволяет продлить срок эксплуатации.
Артикул | Наименование | Цена, руб | |
---|---|---|---|
CV-12 | Регулируемая тележка для снятия фасок с больших плит для кромкоскалывающего станка СНР-12 | по запросу |
