Кромкоскалывающий агрегат CeVisa CHP-7
Производитель: Cevisa (Испания)

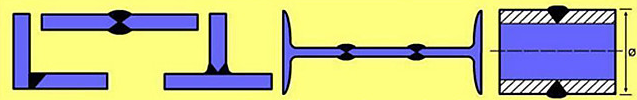

Кромкоскалывающий агрегат CHP-7 пришел на замену станку CHP-6. В этой модели усилена конструкция редуктора поэтому станок можно эксплуатировать в режимах, близких к предельным. Предназначен для обработки односторонних или двухсторонних кромок листов из алюминия и его сплавов, а также из углеродистой или нержавеющей стали. Станок можно использовать в настольном варианте, если заготовка небольшая и может подваться вручную. Если же размеры и вес заготовки не позволяют ее транспортировать, то станок можно расположить на кромке с помощью балансира или тележки, или без применения дополнительных приспособлений. Конструкция станка подразумевает механическую подачу листа при стационарном использовании, или перемещение его по заготовке при мобильном использовании.
В таблице приведены технические данные: какую фаску можно снять кромкоскалывающим агрегатом СНР-7 в зависимости от твердости материала. Значения, приводимые в таблице: а - угол фаски; w - ширина фаски; d - глубина фаски (катет); R - твердость металла;
Углеродистая сталь
Нержавеющая сталь
Пример: необходимо снять фаску под углом 30° на заготовке из углеродистой стали с твердостью R = 50 кг/мм². Необходимы данные из верхней таблицы, они приведены для углеродистой стали. В крайнем левом столбце (градусы: а) находим значение 30°. От этого значения идем влево по строке до столбца R = 50 кг/мм². Значения, которые мы находим: ширина фаски - 5 мм и глубина фаски - 4,5 мм. То есть при заданных условиях, можно получить фаску шириной до 5 мм и глубиной до 4,5 мм.
- Технические характеристики
- Особенности
Вид обработки | кромкоскалывание |
Скорость обработки, м/мин | 1,8 |
Угол фаски (min-max) | 22.5°-45° |
Максимальная ширина фаски, мм | 6 |
Толщина обрабатываемого листа (min-max), мм | 3-16 |
Скорость подачи, м/мин | 1,8 |
Автоматическая подача | + |
Надежное крепление на листе | + |
Электрический привод | 0,75 кВт х 380 В х 3 фазы |
Мощность привода фрезы, Вт | 750 |
Возможность обработки труб, мм | от 100 |
Диаметр фрезы, мм | 93 |
Вес, кг | 34 |
- Усиленная конструкция редуктора для тяжелых режимов работы
- Обработка односторонних или двухсторонних кромок
- Возможность стационарного или мобильного использования станка
- Механическая подача материала
- Электронное отключение систем
- Защита электрических цепей от перегрузки
Цена на кромкоскалывающий агрегат CHP-7
Артикул | Наименование | Цена, руб | |
---|---|---|---|
CHP-7 | Кромкоскалывающий агрегат CHP-7 | по запросу |

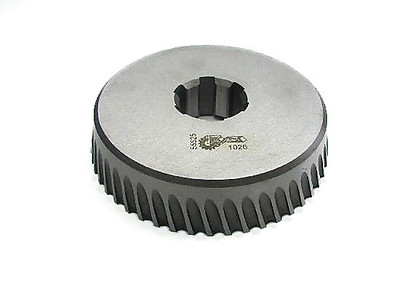

Фрезы
Артикул | Наименование | Цена, руб | |
---|---|---|---|
CV-230 | Фреза стандартная | по запросу | |
CV-231 | Фреза для обработки нержавеющей стали | по запросу | |
CV-232 | Фреза для обработки алюминия | по запросу |
