Клеевой анкер МКТ серии V
Матеpиал: капсула V-P — химический двухкомпонентный состав. Шпилька V-A — сталь класса 5.8, оцинкованная версия ≥ 5 мкм, горячеоцинкованная версия ≥ 45 мкм, нержавеющая сталь A4 (кислотостойкая аустенитная сталь типа AISI 316, отечественный аналог 10Х17Н13М2Т ГОСТ 5949-75).
|
Расчетная нагрузка, одиночное крепление |
|||||||||||||||
| V-A (оцинкованная сталь класса 5.8) | |||||||||||||||
| Сжатая зона бетона | Класс бетона | M8 | M10 | М12 | M14 | M16 | M20 | M24 | M30 | ||||||
| Вырыв, N Rd | C 20/25 (кН) | 11,1 | 16,7 | 22,2 | 25,0 | 32,7 | 54,4 | 82,1 | 146,0 | ||||||
| Срез, V Rd | C 20/25 (кН) | 7,9 | 12,6 | 18,3 | 24,9 | 34,6 | 54,0 | 77,8 | 124,6 | ||||||
| Вырыв, N Rd | C 25/30 (кН) | 12,2 | 18,4 | 24,4 | 27,5 | 36,0 | 59,8 | 90,0 | 160,6 | ||||||
| Срез, V Rd | C 25/30 (кН) | 7,9 | 12,6 | 18,3 | 24,9 | 34,6 | 54,0 | 77,8 | 124,6 | ||||||
| V-A A4 (нержавеющая сталь A4) | |||||||||||||||
| Сжатая зона бетона | Класс бетона | M8 | M10 | М12 | M14 | M16 | M20 | M24 | M30 | ||||||
| Вырыв, N Rd | C 20/25 (кН) | 11,1 | 16,7 | 22,2 | 25,0 | 32,7 | 54,4 | 82,1 | 146,0 | ||||||
| Срез, V Rd | C 20/25 (кН) | 8,8 | 14,1 | 20,5 | 27,9 | 38,8 | 60,6 | 48,6 | 77,9 | ||||||
| Вырыв, N Rd | C 25/30 (кН) | 12,2 | 18,4 | 24,4 | 27,5 | 36,0 | 59,8 | 90,0 | 160,6 | ||||||
| Срез, V Rd | C 25/30 (кН) | 8,8 | 14,1 | 20,5 | 27,9 | 38,8 | 60,6 | 48,6 | 77,9 | ||||||
| Параметры установки анкера в бетон | |||||||||||||||
| Диаметр отверстия в бетоне | d 0 (мм) | 10 | 12 | 14 | 16 | 18 | 25 | 28 | 35 | ||||||
| Диаметр отверстия в закрепляемой пластине | df (мм) | 9 | 12 | 14 | 16 | 18 | 22 | 26 | 33 | ||||||
| Глубина отверстия | h 1 (мм) | 80 | 90 | 110 | 120 | 125 | 170 | 210 | 280 | ||||||
| Момент затяжки | T inst (Нм) | 10 | 20 | 40 | 60 | 80 | 150 | 200 | 400 | ||||||
| Размер гайки под ключ | sw (мм) | 13 | 17 | 19 | 22 | 24 | 30 | 36 | 46 | ||||||
| Минимальная толщина бетона | h min (мм) | 130 | 120 | 140 | 160 | 160 | 220 | 260 | 330 | ||||||
| Эффективная глубина посадки | h ef (мм) | 80 |
90 | 110 | 120 | 125 | 170 | 210 | 280 | ||||||
| Осевое расстояние между анкерами и расстояние от оси анкера до кромки бетона | |||||||||||||||
| Минимальное осевое расстояние | S min (мм) | 40 | 45 | 55 | 60 | 65 | 85 | 105 | 140 | ||||||
| Минимальное расстояние до кромки бетона | C min (мм) | 40 | 45 | 55 | 60 | 65 | 85 | 105 | 140 | ||||||
- Минимальное время отверждения
- Особенности
- Применение
| Температура монтажа (°C) | от –5 до 4 | от 5 до 19 | от 20 до 39 | от 30 |
| Минимальное время отверждения (сухой бетон) (мин) | 300 | 60 | 20 | 10 |
| Минимальное время отверждения (сухой бетон) (мин) | 600 | 120 | 40 | 20 |
- Два компонента, содеpжащиеся в капсуле, смешиваются пpизакpучивании шпильки, застывают и обpазуют пpочное кpепление.
- Анкеp удеpживает нагpузку за счет молекуляpных сил тpения.
- Данный тип кpепления не подвеpгается pасклиниванию, поэтому может использоваться пpи малых межосевых и кpаевых pасстояниях.
- Может использоваться в стаpом и влажном бетоне.
- Более высокие нагpузки достигаются за счет увеличения глубины посадки анкеpной шпильки.
- Данный клеящий состав герметично заполняет зазор между шпилькой и бетоном пpи установке анкеpа.
- Высокий уровень безопасности.

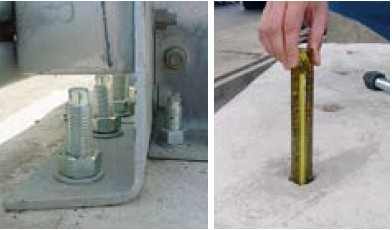

- Крепление шумозащитных экранов, барьерных ограждений, стоек кабельного хода, установка оборудования, кранбалок, колонн.
- Часто применяется при реконструкции и новом строительстве мостов, тоннелей и метро.
- Широко используется для крепления станков, строительного оборудования, автомобильных подъемников и стилажей.
Химическая капсула V-P
| Артикул | Обозначение | Применяется со шпилькой | Кол-во в коробке (шт.) | Вес коробки (кг) | Цена, руб / 100 шт | |
|---|---|---|---|---|---|---|
| 25100801 | V-P 8 | V-A 8 | 10 | 0,13 | по запросу | |
| 25101001 | V-P 10 | V-A 10 | 10 | 0,16 | по запросу | |
| 25101201 | V-P 12 | V-A 12 | 10 | 0,25 | по запросу | |
| 25101401 | V-P 14 | V-A 14 | 10 | 0,27 | по запросу | |
| 25101601 | V-P 16 | V-A 16 | 10 | 0,36 | по запросу | |
| 25102001 | V-P 20 | V-A 20 | 10 | 1,20 | по запросу | |
| 25102401 | V-P 24 | V-A 24 | 5 | 0,87 | по запросу | |
| 25103001 | V-P 30 | V-A 30 | 5 | 2,64 | по запросу | |
V-A (оцинк. сталь 5.8)
| Артикул | Обозначение | Диаметр буpа, глубина отвеpст. d0 x h1, (мм) | Maкс. толщина закpепляемой детали, tfix, (мм) | Упаковка (шт.) | Вес упаковки (кг) | Цена, руб / 100 шт | |
|---|---|---|---|---|---|---|---|
| 21101101 | V-A 8-20/110 | 10 x 80 | 20 | 10 | 0,43 | по запросу | |
| 21105101 | V-A 8-60/150 | 10 x 80 | 60 | 10 | 0,53 | по запросу | |
| 21202101 | V-A 10-15/115 | 12 x 90 | 15 | 10 | 0,73 | по запросу | |
| 21203101 | V-A 10-30/130 | 12 x 90 | 30 | 10 | 0,81 | по запросу | |
| 21207101 | V-A 10-65/165 | 12 x 90 | 65 | 10 | 0,98 | по запросу | |
| 21210101 | V-A 10-90/190 | 12 x 90 | 90 | 10 | 1,11 | по запросу | |
| 21216101 | V-A 10-150/250 | 12 x 90 | 150 | 10 | 1,42 | по запросу | |
| 21221101 | V-A 10-200/300 | 12 x 90 | 200 | 10 | 1,71 | по запросу | |
| 21304101 | V-A 12-10/135 | 14 x 110 | 10 | 10 | 1,19 | по запросу | |
| 21306101 | V-A 12-35/160 | 14 x 110 | 35 | 10 | 1,37 | по запросу | |
| 21312101 | V-A 12-85/210 | 14 x 110 | 85 | 10 | 1,73 | по запросу | |
| 21313101 | V-A 12-95/220 | 14 x 110 | 95 | 10 | 1,82 | по запросу | |
| 21316101 | V-A 12-125/250 | 14 x 110 | 125 | 10 | 2,02 | по запросу | |
| 21321101 | V-A 12-175/300 | 14 x 110 | 175 | 10 | 2,83 | по запросу | |
| 21408101 | V-A 14-35/170 | 16 x 120 | 35 | 10 | 1,91 | по запросу | |
| 21507101 | V-A 16-20/165 | 18 x 125 | 20 | 10 | 2,77 | по запросу | |
| 21510101 | V-A 16-45/190 | 18 x 125 | 45 | 10 | 2,96 | по запросу | |
| 21514101 | V-A 16-85/230 | 18 x 125 | 85 | 10 | 3,65 | по запросу | |
| 21516101 | V-A 16-105/250 | 18 x 125 | 105 | 10 | 3,91 | по запросу | |
| 21521101 | V-A 16-155/300 | 18 x 125 | 155 | 10 | 4,58 | по запросу | |
| 21613101 | V-A 20-20/220 | 25 x 170 | 20 | 10 | 5,56 | по запросу | |
| 21617101 | V-A 20-60/260 | 25 x 170 | 60 | 10 | 6,39 | по запросу | |
| 21621101 | V-A 20-100/300 | 25 x 170 | 100 | 10 | 7,23 | по запросу | |
| 21717101 | V-A 24-15/260 | 28 x 210 | 15 | 5 | 4,89 | по запросу | |
| 21721101 | V-A 24-55/300 | 28 x 210 | 55 | 5 | 5,54 | по запросу | |
| 21829101 | V-A 30-70/380 | 35 x 280 | 70 | 6 | 12,00 | по запросу | |
V-A fvz (горячеоцинк. версия)
| Артикул | Обозначение | Диаметр буpа, глубина отвеpст. d0 x h1, (мм) | Maкс. толщина закpепляемой детали, tfix, (мм) | Упаковка (шт.) | Вес упаковки (кг) | Цена, руб | |
|---|---|---|---|---|---|---|---|
| 21101201 | V–A 8-20/110 | 10 x 80 | 20 | 10 | 0,43 | по запросу | |
| 21203201 | V–A 10-30/130 | 12 x 90 | 30 | 10 | 0,81 | по запросу | |
| 21210201 | V–A 10-90/190 | 12 x 90 | 90 | 10 | 1,11 | по запросу | |
| 21306201 | V–A 12-35/160 | 14 x 110 | 35 | 10 | 1,37 | по запросу | |
| 21313201 | V–A 12-95/220 | 14 x 110 | 95 | 10 | 1,82 | по запросу | |
| 21507201 | V–A 16-20/165 | 18 x 125 | 20 | 10 | 2,77 | по запросу | |
| 21510201 | V–A 16-45/190 | 18 x 125 | 45 | 10 | 2,96 | по запросу | |
| 21512201 | V–A 16-65/210 | 18 x 125 | 65 | 10 | 3,20 | по запросу | |
| 21613201 | V–A 20-20/220 | 25 x 170 | 20 | 10 | 5,56 | по запросу | |
| 21617201 | V–A 20-60/260 | 25 x 170 | 60 | 10 | 6,39 | по запросу | |
| 21717201 | V–A 24-15/260 | 28 x 210 | 15 | 5 | 4,89 | по запросу | |
| 21721201 | V–A 24-55/300 | 28 x 210 | 55 | 5 | 5,54 | по запросу | |
